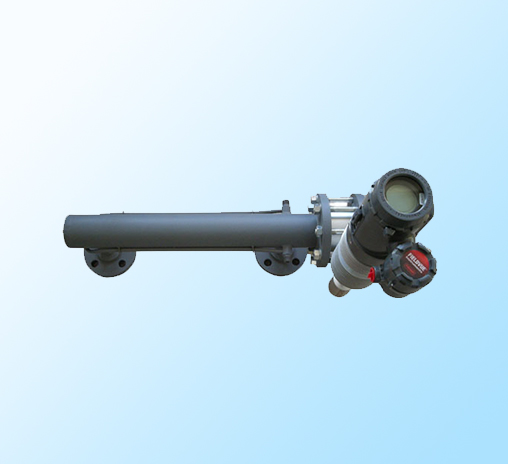

電動浮筒液（界）位變送器

所屬分類：電動浮筒液（界）位變送器
點擊次數：
發布日期：2020/08/29
更多
在線詢價

詳細介紹

概述：

UTD型電動浮筒式液位變送器是我公司吸取了國外先進液位測量技術而開發研制的一種新型電動液位測量儀表。它適用于石油、化工、電力、冶金等行業的各種常壓或承壓容器內液位的連續測量。其輸出與液位變化成比例的電信號，與顯示、記錄儀、調節器、計算機配套使用，實現工藝生產過程

的液位測量與控制。本儀表具有安裝方便，測量范圍寬，靈敏度高，線性度好等優點。

UTD電動浮筒液（界）位變送器

工作原理：

UTD-HS型電動浮筒，當液位變化時浮筒隨介質的浮力F變化而升降。這個浮力作用在前杠桿上，使杠桿系統以軸封膜片為支點而產生微小偏轉，帶動后杠桿轉動。通過力傳感器將偏移量經信號處理及變送電路轉換成4-20mA標準信號輸出。

UTD-C型電動浮筒，由液位改變所引起的浮力的變化量導致扭力管上的負載隨之增加或減少，這種改變是與液位改變量成比例的，扭力管受浮力作用而轉動，帶動差動變壓器的轉子產生同步角位移，同時產生一個與轉子位移成比例的電壓變量，該電壓變量被轉換和放大成一個標準電信號輸出。

UTD電動浮筒液（界）位變送器

技術參數：

精度等級：0.5級、1.0級

●電源電壓：DC24V

●輸出信號：4-20mA(二線制：智能型在4-20mA上迭加符合

HART協議的數字信號）

●負載電阻：≤500Ω

●環境溫度：-40～80℃

●相對溫度：≤85%

●工作壓力：≤11MPa

●介質溫度：≤100℃；≤400℃（帶散熱片）

●防爆等級：ia II CT(2-6)

●智能型可現場用272手操器調整參數

●接液材質：測量室和法蘭：碳鋼或1Cr18Ni9Ti

浮筒：1Cr18Ni9Ti

●法蘭標準：JB/T82.1-94（平面法蘭）；JB/T82.2-94(凸面法蘭)

也可按用戶提供的規格及標準制造。

●防護等級：IP65

●關聯設備：本安防爆場合需配安全柵

UTD電動浮筒液（界）位變送器

測量范圍及對被測介質密度要求：

測量內容	測量范圍	被測介質密度
液位	300-4000	密度≥0.4g/cm 3
界位	300-4000	密度差≥0.18/cm 3
密度	（同界位）	密度≥0.18/cm 3
