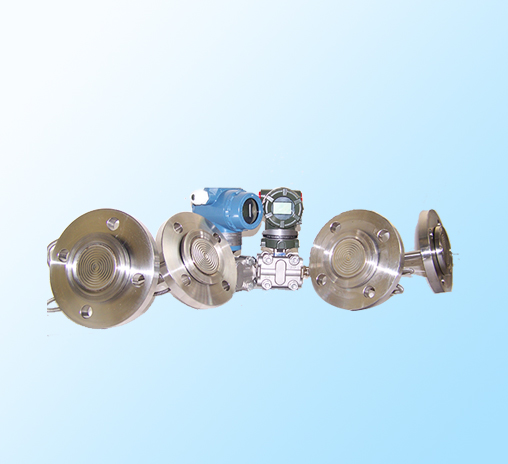

產品概述
一般情況下對于開口罐可以用單法蘭液位變送器測量液位，但對于帶壓容器或真空容器的液位測量就需要選用雙法蘭液位變送器測量液位，對于下列情況之一需要選擇遠傳壓力/差壓變送器：
被測介質用引壓管引出時，易固化或結晶；
被測介質中含有固體懸浮物或過于粘稠，容易堵塞引壓管；
被測介質溫度過高或有腐蝕性等，不利于直接測量；
被測介質是食品或其他需要保持衛生條件，不能污染的介質
其基本測量元件與3151壓力/差壓變送器的技術性能和技術指標相同，加遠傳裝置后會出現測量精度有少量的降低，反應速度變慢，特別是毛細管超過10米，壓力比較小的情況下要注意安裝位置，保證被測壓力在基本測量元件的測量范圍內。
技術性能
使用對象： 粘稠液體、直接測量的高溫氣體或蒸汽，化工腐蝕性介質，易于結晶的液體。
測量范圍： 見選型規格表
輸出信號： 4～20mA dc.輸出，疊加HART協議數字信號（兩線制）
電 源： 外部供電24V dc.，電源范圍12V～45V
負載特性：
危險場所安裝： 隔爆型dIICT5;
本安型 iaIICT5;
遷移特性： 可以通過零點調整按鍵或電位器進行遷移，但不管輸出形式如何，正負遷移后，其量程上、下限均不得超過量程的極限。
溫度范圍：
電子線路板工作在 -40～85℃；
敏感元件工作在 -40～104℃；
儲存溫度 -40～85℃；
帶數字顯示 -25～65℃（正常運行）；
-40～85℃（無損壞）；
相對濕度：0～95%
超壓極限：與法蘭的耐壓等級有關，在設計范圍內不損壞。
阻 尼： 時間常數在0.2～32.0s之間可調。
啟動時間：與毛細管的長度有關
技術指標
(在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。)
精 度：±0.2%，±0.5%
穩定性:最大量程范圍的±0.25%/6個月
溫度影響：零點溫度誤差為最大量程的±0.5%/55℃
包括零點和量程的總溫度誤差為最大量程的±1.0%/55℃
注意：對于量程3溫度影響誤差加倍
靜壓影響：零點誤差為最大量程范圍的±0.5%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。
電源影響：小于輸出量程的0.005%／V。
振動影響：在任意軸向上，頻率為200Hz，誤差為最大量程范圍的±0.05%／g。
負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
安裝位置影響：可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。
應用及選型：
被測介質用引壓管引出時，易固化或結晶；
被測介質中含有固體懸浮物或過于粘稠，容易堵塞引壓管；
被測介質溫度過高或有腐蝕性等，不利于直接測量；
被測介質是食品或其他需要保持衛生條件，不能污染的介質
用戶在選型前明確被測介質的溫度，腐蝕性，測量范圍，用途，是否防爆，是否需要禁油處理，介質是否容易結晶或粘稠需要膜盒法蘭連接等。
